Serie CV60 con USB 3.0
Cámaras USB 3.0 de alta resolución con sensores Sony Pregius a color y monocromáticas
Las cámaras de escaneo de área CV60 con USB 3.0 ofrece una calidad de imagen extraordinaria y fiabilidad de nivel industrial en un tamaño compacto. Cuando se combinan con los controladores industriales y digitalizadores de video de Zebra, junto con la eficiente suite de software de visión artificial Aurora, las cámaras CV60 con USB 3.0 son compatibles con una amplia gama de aplicaciones industriales de inspección y automatización con visión artificial. Las cámaras CV60, disponibles en ocho modelos (cuatro monocromáticos y cuatro a color), tienen sensores CMOS Sony Pregius de alta resolución con resoluciones de entre 2,3 y 12,3 megapíxeles, con interfaz USB 3.0.

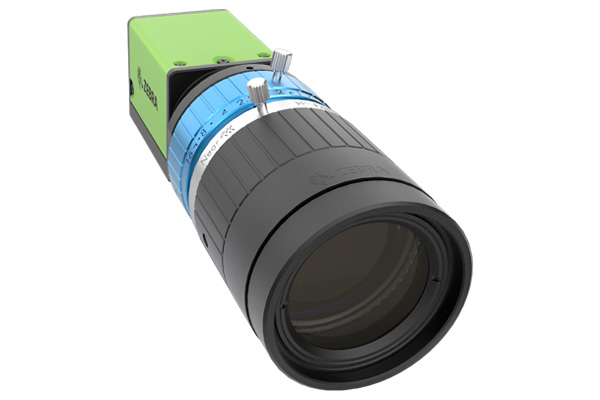

Cámaras de escaneo de área Serie CV60 con USB 3.0
Todos los modelos vienen estándar con índices de impacto y vibración de grado industrial (80G/10G), excelente disipación térmica y una fiabilidad extraordinaria para mantener los sistemas de inspección críticos funcionando con el máximo tiempo de actividad.
La Serie CV60 incluye un robusto conjunto de capacidades, como región de interés (ROI, por sus siglas en inglés), inversión y reflejo de imágenes (en la mayoría de los modelos), compensación de imperfecciones y corrección de sombreado, además de características avanzadas, como dos modos de secuenciador diferentes y una función de exposición automática (ALC, por sus siglas en inglés) inteligente y personalizable por el usuario.
Características adicionales del modelo CV60 con USB 3.0.
• Ideal para configuraciones que requieren tres o más cámaras
• Ajustes de ROI para mayor flexibilidad
• Función de inversión de imagen horizontal/vertical, además de corrección de imperfecciones y compensación de sombreado
• Incluye función de secuenciador y control de nivel automático (ALC, por sus siglas en inglés) para condiciones de iluminación dinámicas
• Tamaño compacto con excelente resistencia a golpes y vibraciones
• Alimentado por USB o un conector de 6 pines independiente
• Lente de montaje en C
Para obtener más información, visite www.zebra.com/cv60
Especificaciones
Especificaciones del portafolio1
| Reloj del sistema | 74,25 MHz (para generador de pulso) |
| EMVA 1288 Parámetros Sensibilidad absoluta SNR máxima | Formato de salida de 10 bits Monocromático: 3,71 p, Color: 4,86 p (I = 527 nm) Monocromático: 39,7 dB Color: 39,7 dB |
| SNR tradicional2 | Monocromático: más de 60 dB Color: más de 60 dB (0 dB de ganancia, 10 bits) |
| Salida de señal de video | Monocromático: 8/10/12 bits3 Color: 8/10/12 bits Bayer3 |
| Salida de ganancia | Manual/automático de 0 dB a +42 dB |
| Balance de blancos | Desactivado, valores predefinidos, o AWB con pulsar un botón/continuo |
| Gama/LUT | De 0,45 a 1,0 (9 pasos) o LUT programable de 257 puntos |
| Sincronización | Interno |
| Modos de video | ROI normal/simple, secuenciador (disparador y comando) |
| Entrada de disparador | Entrada optoacoplada, generadores de pulso (4), software, salida de NAND (2), salida de usuario (4) |
| Modos de exposición | Temporizado/EPS, RCT, ancho de disparador, automático |
| Corrección de sombreado | Sombreado plano, sombreado de color (solo modelo a color) |
| Funciones de preprocesamiento | Inversión H y V (reflejo), compensación de imperfecciones, diezmado H y V |
| Temperatura de funcionamiento | De 23 °F/-5 °C a 113 °F/45 °C (del 20 % al 80 % sin condensación) |
| Temperatura de almacenamiento | De -13 °F/-25 °C a 140 °F/60 °C (del 20 % al 80 % sin condensación) |
| Vibración | 10 G (de 20 Hz a 200 Hz, direcciones XYZ) |
| Golpe | 80 g |
| Regulaciones | CE (EN 55032:2015 [CISPR32:2015], EN 55035:2017 [CISPR35:2016]), FCC Parte 15 Clase A, RoHS/ WEEE, KC |
| Alimentación | 6 pines: De +10 V a +25 V CC, 4,3 W típico a +12 V USB: +5 V CC. 4,2 W típico a +5 V |
| Lente | Montaje en C |
| Dimensiones (Al x An x L) | 29 mm x 29 mm x 51,1 mm |
| Peso | 65 g |
Especificaciones del modelo4
| 2,3 MP USB 3.0 | Color y monocromático Sensores: 2,3 MP Píxeles: 1920 x 1200 píxeles Espectro de luz: Color: Visible Monocromática: Visible y NIR Velocidad de cuadros: 162 fps Nombre del sensor: IMX392 Formato óptico: 1/2,3 in Diagonal del sensor: 7,8 mm Área activa del sensor: 6,6 x 4,4 mm Modos de lectura: Completo: 1920 (h) x 1200 (v) hasta 162 fps ROI (simple): H: de 90 a 1904 píxeles en pasos de 16 píxeles, V de: 8 a 1198 líneas en pasos de 2 líneas Agrupamiento: 1x2, 2x1, 2x2 (solo monocromático) Obturador electrónico: Temporizado: de 14,73 μs a 8 s en 1 paso Automático: de 100 μs a 6,1 ms a resolución completa Control de nivel automático (ALC): Rango de obturador: de 100 μs a 6,1 ms Rango de ganancia: de 0 dB a +42 dB |
| 5 MP USB 3.0 | Color y monocromático Sensores: 5 MP Píxeles: 2448 x 2048 píxeles Espectro de luz: Color: Visible Monocromática: Visible y NIR Velocidad de cuadros: 36 fps Nombre del sensor: IMX264 Formato óptico: 2/3 in Diagonal del sensor: 11 mm Área activa del sensor: 8,5 x 7,1 mm Modos de lectura: Completo: 2448 (h) x 2048 (v) hasta 36 fps ROI (simple): H: de 96 a 2432 píxeles en pasos de 16 píxeles V: de 8 a 2046 líneas en pasos de 2 líneas Agrupamiento: 1x2, 2x1, 2x2 (solo monocromático) Obturador electrónico: Temporizado: de 14,73 μs a 8 s en pasos de 1 μs Automático: de 100 μs a 28 ms a resolución completa Control de nivel automático (ALC): Rango de obturador: de 100 μs a 28 ms Rango de ganancia: de 0 dB a +42 dB |
| 8,9 MP USB 3.0 | Color y monocromático Sensores: 8,9 MP Píxeles: 4096 x 2160 píxeles Espectro de luz: Color: Visible Monocromática: Visible y NIR Velocidad de cuadros: 32 fps Nombre del sensor: IMX267 Formato óptico: 1 in Diagonal del sensor: 16 mm Área activa del sensor: 14,1 x 7,4 mm Modos de lectura: Completo: 2448 (h) x 2048 (v) hasta 32 fps ROI (simple): H: de 96 a 4080 píxeles en pasos de 16 píxeles V: de 8 a 2158 líneas en pasos de 2 líneas Agrupamiento: 1x2, 2x2 (solo monocromático) Obturador electrónico: Temporizado: de 15,26 μs a 8 s en pasos de 1 μs Automático: de 100 μs a 31,2 ms a resolución completa Control de nivel automático (ALC): Rango de obturador: de 100 μs a 31,2 ms Rango de ganancia: de 0 dB a +42 dB |
| 12,3 MP USB 3.0 | Color y monocromático Sensores: 12,3 MP Píxeles: 4096 x 3000 píxeles Espectro de luz: Color: Visible Monocromática: Visible y NIR Velocidad de cuadros: 23 fps Nombre del sensor: IMX304 Formato óptico: 1,1 in Diagonal del sensor: 17,5 mm Área activa del sensor: 14,1 x 10,3 mm Modos de lectura: Completo: 4096 (h) x 3000 (v) hasta 23 fps ROI (simple): H: de 96 a 4080 píxeles en pasos de 16 píxeles V: de 8 a 2998 líneas en pasos de 2 líneas Agrupamiento: 1x2, 2x1, 2x2 (solo monocromático) Obturador electrónico: Temporizado: de 15,26 μs a 8 s en pasos de 1 μs Automático: de 100 μs a 43,4 ms a resolución completa Control de nivel automático (ALC): Rango de obturador de 100 μs a 43,4 ms Rango de ganancia: de 0 dB a +42 dB |
Disposición de pines del conector
| Entrada CC/disparador HIROSE HR10A- 7R-6PB(73) | Pin 1: CC en 10 V a 25 V Pin 2: Entrada optoacoplada+ Pin 3: Entrada optoacoplada- Pin 4: Salida optoacoplada+ Pin 5: Salida optoacoplada- Pin 6: Tierra |
Notas al pie
| 1. Especificaciones sujetas a cambio sin previo aviso 2. La relación señal-ruido (SNR, por sus siglas en inglés) tradicional se basa en ruido aleatorio en un solo cuadro, donde las mediciones de SNR conforme a la norma EMVA consideran fuentes de ruido más integrales y las variaciones a lo largo del tiempo. 3. La salida de 12 bits solo está disponible en el modo de omisión de procesamiento de video. 4. Velocidades de seguimiento y valores máx. ajustables. |
